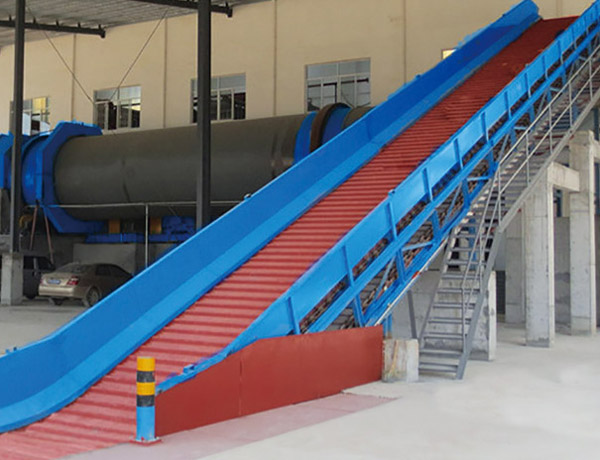

链板输送机-造纸加工设备

处理能力:1000吨-50万吨

应用范围:纸浆加工纸

产品简介:链板输送机-包装纸加工设备-文化纸浆生产线-纸箱板纸加工机器

联系我们

CONTAST US

加工液体机器Product Introdution


链板输送机-包装纸加工设备-文化纸浆生产线-纸箱板纸加工机器
结构原理
链板输送机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。

头部驱动装置
由电动机、减速器、传动装置及主动链轮装置等组成。动力是由驱动装置通过一对套筒滚子链轮传给主轴,进而带动槽板运行。主动链轮装置采用二只齿数为6的链轮带动两条片式牵引链及槽板沿导轨运行。
尾轮装置
该机链板的改向部分,它由尾轮轴、两只尾轮及轴承等组成。
拉紧装置
拉紧装置采用螺旋拉紧的方式,用来调节牵引链条的松紧程度。
链板部分
由牵引链和槽板组成。牵引链采用耐冲击、运行平稳可靠的片式牵引链,内链片中间装有滚轮,在轨道上滚动,以减少摩擦阻力和磨损。槽板用螺栓与牵引链紧固在一起。
机架
由头架、尾架、中间架组成。用槽钢、角钢及加强钢板焊接而成。该机架中间有四条供滚轮运行的轨道,采用轻轨制成。
